平垫圈标注如下：GB/T 97.2-2002，平垫圈d×D×B.

例如：GB/T 97.2-2002，平垫圈5×12×1，表示，垫圈：d=5mm，D=12mm，B=1mm，国标号：GB/T 97.2-2002。

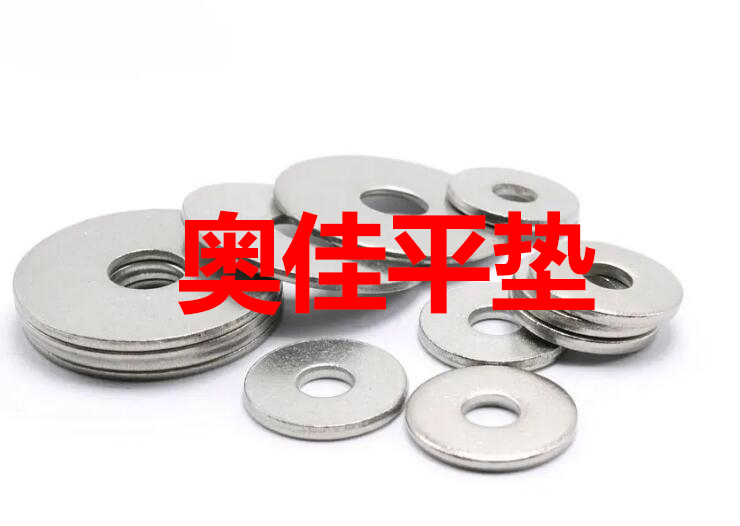

平垫圈通常是各种形状的薄件，用于减少摩擦、防止泄漏、隔离、防止松脱或分散压力。 许多材料和结构中都有这种部件，用于履行各类相似的功效。受螺纹紧固件的材料与工艺限制，螺栓等紧固件的支承面不大，因此为减小承压面的压应力保护被连接件的表面，其采用垫圈。

平垫圈主要用于减小压强，当有的部位拧紧轴向力很大时，易使垫圈压成碟形，这时可改用材料和提高硬度来解决。

弹簧垫圈的锁紧效果一般，重要部位尽量少用或不用，而采用自锁结构。对于用于高速拧紧(气动或电动)的弹簧垫圈，最好采用表面磷化处理的垫圈，提高其减磨性能，否则易摩擦发热而烧坏或张口，甚至损坏被连接件表面。对于薄板连接处，不应采用弹簧垫圈结构。据统计，弹簧垫圈在汽车上使用得越来越少了。

齿形弹性垫圈中的连接齿形由于锁紧力大而且均匀，在汽车行业中使用较多，而间隔齿型的则少一些。

对于弹簧垫圈、弹性垫圈，根据国标，一般可选择 GB699-1999 《优质碳素结构钢》中的60 、 70钢和65Mn钢。

基础知识

平垫圈也叫作平垫，主要是用铁板冲压出来的，形状一般是一个平垫圈，中间有一个孔。这个孔大小规格一般都是根据客户要求来定的。

我国平垫圈标准共有9项，从2000-2002年分别批准发布了GB/T97.3-2000、GB/T5286-2001、GB/T95-2002、GB/T96.1-2002、GB/T96.2-2002、GB/T97.1-2002、GB/T97.2-2002、GB/T97.4-2002及 GB/T5287-2002 等平垫圈标准。

根据平垫圈性能等级，笔者推荐使用材料:

对于100HV级的可选用ST12、ST13及Q235、Q215、Q195等等，表面硬度可达到110HV左右;

对于140HV级的可选用 08F、08Al及10、10F等等，表面硬度可达到140HV左右;

对于200HV和300HV级的应选用45、50、60、70钢或65Mn钢，可通过热处理淬火回火达到200~300HV和300~400HV技术要求。

由于根据标准对于100HV 、140HV级的平垫圈可用低碳钢制造。一般企业在选用材料时大多数是采用宝钢材料，便于冷冲压。下面对宝钢标准作一点简述。

《冷连轧低碳钢板及钢带》及企业标准与BZJ407-1999标准相比有主要变化:

(1)对牌号进行了修改和整合，牌号由常用8种，整合为5种。St12改为DC01;ST13改为DC03;St14、St15改为DC04;BSC2改为DC05;St16、St14-T、BSC3改为DC06。

(2)表面质量级别由两种修改为三种:

较高级的精整表面(FB)，表面允许有少量不影响成型性及涂、镀附着力的缺陷，如轻微的划伤、压痕、麻点、辊印及氧化色等。

高级的精整表面(FC)产品二面中较好的一面无肉眼可见的明显缺欠，另一面必须至少达到 FB 的要求。

超高级的精整表面(FD)产品二面中较好的一面不得有任何缺欠，即不能影响涂漆后的外观质量或电镀后的外观质量，另一面必须至少达到FB的要求。

(3)表面结构由四种修改为两种，并增加了表面粗糙度的控制值。表面结构为麻面(D)时的平均粗糙度Ra按0.6μm。

(4)取消了五种牌号化学成分中Si和残余元素的规定，对C、S、Alt 等元素的含量进行了修改。

温州奥佳金属制品有限公司是一家专注生产金属垫圈、不锈钢垫圈的生产型企业。品种有：美制、德制、日制、英制、法制、澳制等国家标准以及非标的定制。专注生产国标，组合平垫等型号。联系方式：13777757702 / 13298201666   欢迎来电咨询~

二、什么是弹性垫圈和弹簧垫圈？它们有什么区别

飞秒检测发现弹性垫圈是具有弹性的可防止螺栓或螺母松动的垫圈，一般可以用塑料弹性体制作。弹簧垫圈在螺丝行业，常叫为弹垫。它的材质有不锈钢的和碳钢的，碳钢的也就是铁的。弹簧垫圈用于防松，平垫圈没有防松功能，平垫圈只是增大接触面积。

三、304不锈钢弹簧垫圈好还是锰钢弹簧垫圈弹簧垫片gb93

锰钢是指65锰类吧。65锰是比较常用的弹簧钢，是指碳素钢里较高含锰量的结构用钢。

就强度而言，304大概只有65锰的三分之二，但不锈钢能防锈这是它的优点。

所以要看用途，不能一概而论。

四、SUS631是什么材料？SUS631不锈钢主要用途？

sus631沉淀硬化型不锈钢

对应牌号：sus631/S17700/0Cr17Ni7Al/17-7PH

是一种弥散硬化不锈钢，高强度高硬度，抗疲劳，具有良好的耐腐蚀性和可模锻性，以及遇高温很少变形，此钢性能良好，尤其适用于航天航空领域，这种特殊合金也适应于其他有高强度，耐蚀性要求的领域。在高温到316℃时，弹簧性能依然良好。SUS631用于航天、化工、石化、造纸和金属加工业。

sus631特性及适用范围：

添加铝的沉淀硬化型钢种，用作弹簧、热圈及计器部件。

sus631力学性能：

抗拉强度 σb (MPa)：固溶,≤1030; 565℃时效,≥1140; 510℃时效,≥1230

条件屈服强度 σ0.2 (MPa)：固溶,≤380;565℃时效,≥960;510℃时效,≥1030

伸长率 δ5 (％)：固溶,≥20;565℃时效,≥5;510℃时效,≥4

断面收缩率 ψ (％)：565℃时效,≥25;510℃时效,≥10

硬度 ：固溶,≤229HB;565℃时效,≥363HB;510℃时效,≥388HB

sus631热处理规范及金相组织：

热处理规范：1)固溶,1000～1100℃快冷;2)565℃时效,经固溶处理后, 760±15℃保持90min,在1h内冷却到15℃以下,保持30min,再加热到565±10℃保持90min,空冷;3)510℃时效,经固溶处理后,955±10℃保持10min,空冷到室温在24h以内冷却到-73±6℃,保持8h,再加热到510±10℃保持60min,空冷。

金相组织：组织特征为沉淀硬化型。

交货状态：一般以热处理状态交货，其热处理种类在合同中注明；未注明者，按不热处理状态交货。

sus631主要规格：

sus631无缝管、sus631钢板、sus631圆钢、sus631锻件、sus631法兰、sus631圆环、sus631焊管、sus631钢带、sus631直条、sus631丝材及配套焊材、sus631圆饼、sus631扁钢、sus631六角棒、sus631大小头、sus631弯头、sus631三通、sus631加工件、sus631螺栓螺母、sus631紧固件

篇幅有限，如需更多更详细介绍，欢迎咨询了解。

SUS631属于日标马氏体型沉淀硬化不锈钢，执行标准：JIS G4303-2005

SUS631是一种弥散硬化不锈钢，高强度高硬度，抗疲劳copy，具有良好的耐腐蚀性和可模锻性，以及遇高温和很少变形，此钢性能良好，尤其适用与航天航空领域，这种特殊合金也适应于其bai他有高强度，耐蚀性要求的领域。在高温到316℃时，弹簧性能依然良好。SUS631用于航天、化工、石化、造纸和金属加工业。

SUS631化学成分如下图：

SUS631

SUS631不锈钢是以加入铝的半奥氏体沉淀硬化不锈钢，成分接近18-8奥氏体不锈钢，具有良好的冶金和制造加工工艺性能。该钢热处理工艺复杂，性能容易波动，低温韧性较差，低于100度变脆，现有被马氏体时效钢替代的趋势，但目前仍有广泛应用领域。

一、SUS631对应牌号：

1、国标GB-T标准：数字牌号：S51770、新牌号：07Cr17Ni7Al、旧牌号：0Cr17Ni7Al,2、美标：ASTMA标准：S17700，SAE标准：17-7PH，UNS标准：631，3、日标JIS标准：sus631，4、德标DIN标准：1.4568,5、欧标EN标准：X7CrNiAl17-7。

二、SUS631化学成分：

⑴碳C：≤0.09，

⑵硅Si：≤1.00，

⑶锰Mn：≤1.00，

⑷磷P：≤0.040，

⑸硫S：≤0.030，

⑹铬Cr：16.00～18.00，

⑺镍Ni：6.50~7.75，

⑾其它元素：Al:0.75~1.50。

SUS631物理性能：

①密度密度(20℃)/kg/dm3:7.93,

②熔点/℃: 1390~1430,

③比热容(0~100℃)/kg/(kg.k): 0.5,

④热导率/w/(m.k)100℃-:16.3,

⑸热导率/w/(m.k)500℃-:20.9,

⑥线胀系数/(10-6/k)0~100℃:15.3,

⑦线胀系数/(10-6/k)0~630℃:

17.1,⑧电阻率（20℃）/（Ω.mm2/m):0.8,

⑨纵向弹性模量（20℃）/GPa:200，⑩磁性:有。

四、SUS631力学性能:⑴交货状态：

SUS631固溶时效温度不一样力学也不一样，板材固溶酸洗，⑵抗拉强度（RM/MPa）：1140~1230，⑶延伸强度（Rp0.2/MPa）：960~1030，⑷伸长率A/%：3~5，⑸断面收缩率（Z/%）：10~25。

SUS631热处理：①硬度HBW≤：固溶229，硬度HRB≤：92左右，②加热温度：1000~1100，③加热方式：快冷。

SUS631应用领域：可用于350度以下长期工作的多种化工设备的结构件，各种容器、管道、计器、弹簧垫圈等。

日本SUS631（17-7PH国标0Cr17Ni7Al）是一种弥散硬化不锈钢，高强度高硬度，抗疲劳，具有良好的耐腐蚀性和可模锻性，以及遇高温和很少变形，此钢性能良好，尤其适用与航天航空领域，这种特殊合金也适应于其他有高强度，耐蚀性要求的领域。在高温到316℃时，弹簧性能依然良好。SUS631用于航天、化工、石化、造纸和金属加工业。

17-7PH(SUS 631) 07Cr17Ni7Al/UNS S17700/AISI 631

是以18-8CrNi为基础发展起来的奥氏体-马氏体沉淀硬化不锈钢，又称为控制相变不锈钢。固溶处理后为不稳定的奥氏体组织，有良好的塑韧性和加工性，经过调整，使奥氏体析出碳化物候成分发生变化，再经过马氏体转变处理，大部分组织转变为韧性较好的低碳回火马氏体，这种状态为钢的使用状态，有良好的中温力学性能。耐腐蚀性能优于一般马氏体不锈钢。

化学成分:

碳(C)≤0.09,

锰(Mn)≤1.00,

镍(Ni)6.50～7.75,

硅(Si)≤1.00,

磷(P)≤0.035,

硫(S)≤0.030,

铬(Cr)16.00～18.00,

铝(Al)0.75～1.50
